Сканеры штрихкодов

ЭвоСкан 012D Bluetooth

Минимальные требования:

  • Компонент Device service для Эвотор 5 / 5i / 7.2 / 7.3 / 10 версии 4.6.0 и выше. Для Эвотор 6 — 4.6.0. Для Эвотор Power — 4.6.1.
  • Драйвер 2D сканера для режима эмуляции COM-порта — версии 2.5.1
  • Прошивка ОС для Эвотор 5 / 5i / 7.2 / 7.3 / 10 версии 4.9.10 . Для Эвотор Power —  5.3.6 или выше. Для Эвотор 6 —  5.2.13 или выше.
    Проверить можно в Настройки Обслуживание кассы. Версия прошивки указана в строке «Версия ОС».

В этой статье:

  1. Звуковая индикация
  2. Световая индикация
  3. Выбор кодировки
  4. Паспорт устройства и инструкция
  5. Как подключить сканер по Bluetooth
    1. В режиме VCOM spp
    2. В режиме клавиатуры HID
  6. Как подключить сканер через адаптер?
  7. Штрихкод для сопряжения с устройством
  8. Сброс настроек
  9. Режим подключения
  10. Звук сканирования
  11. Режимы сканирования
  12. Вибрация
  13. Спящий режим

Звуковая индикация

Длинный звуковой сигналСканер включен
Короткий звуковой сигналСканирование успешно/ Успешно подключено к Bluetooth
Два звуковых сигнала (высокий и низкий)Применен настроечный код
Два коротких звуковых сигнала дваждыОтключено от Bluetooth
Длинный звуковой сигналПереход в режим энергосбережения
Тройной звуковой сигналОшибка сканирования
Длинная серия звуковых сигналовТребуется зарядка
Длинный звуковой сигнал внутреннего динамика сканераПереход в режим сна

Световая индикация

Горит красныйЗарядка
Горит синийСопряжено и готово к работе
Один раз мигает зеленыйСканирование успешно
ПеремигиваниеОжидание сопряжения с устройством

Выбор кодировки

  • UTF-8 — это много-байтовая кодировка.
  • Windows-1251 однобайтовая.

Главное отличие кодировок – это используемый набор символов. В UTF-8 гораздо больше количество символов возможно представить, чем в Windows- 1251. Кодировка Windows- 1251 однобайтовая, т.е. представить в ней можно только 255 символов.

UTF-8 является универсальным типом кодировки, поэтому чаще всего выбирают именно его.



Паспорт устройства и инструкция

Отсканируйте QR-код с помощью мобильного телефона, чтобы открыть подробную инструкцию и паспорт устройства.

Как подключить сканер через Bluetooth

В режиме VCOM spp

  1. Включите сканер и Bluetooth на Эвоторе.
  2. Отсканируйте код режима подключения: Bluetooth VCOM (SPP).

  3. Отсканируйте код Сопряжение с устройством и дождитесь сигнала.

  4. В настройках Bluetooth выберите: BarCode Scanner spp или Evoscan 012BT spp.
  5. Установите чекбокс Разрешить доступ к контактам и журналу звонков и подтвердите подключение. После сопряжения по Bluetooth сканер продолжит мигать.

  6. Перейдите в раздел Настройки → Оборудование и нажмите Добавить сканер.
  7. Выберите Сканер для маркировки. Длинный звуковой сигнал означает успешное подключение.
  8. Проверьте работу сканера. В разделе Настройки → Оборудование нажмите Проверить сканер и отсканируйте марку.

  9. Выберите тип кодировки и можете продолжать работу.

Готово! Вы подключили Эвоскан к Эвотору.

В режиме клавиатуры HID

  1. Включите сканер и Bluetooth на Эвоторе.
  2. Отсканируйте код режима подключения: Bluetooth клавиатура (HID).

  3. Отсканируйте код Сопряжение с устройством и дождитесь сигнала.
  4. В настройках Bluetooth выберите: BarCode Scanner HID или Evoscan 012BT HID.
  5.  Установите чекбокс Разрешить доступ к контактам и журналу звонков и подтвердите подключение. Длинный звуковой сигнал означает успешное подключение.

  6. Проверьте работу сканера. В разделе Продажа отсканируйте штрихкод товара.
  7. Выберите тип кодировки и можете продолжать работу.

Готово! Вы подключили Эвоскан к Эвотору.

Как подключить сканер через адаптер?

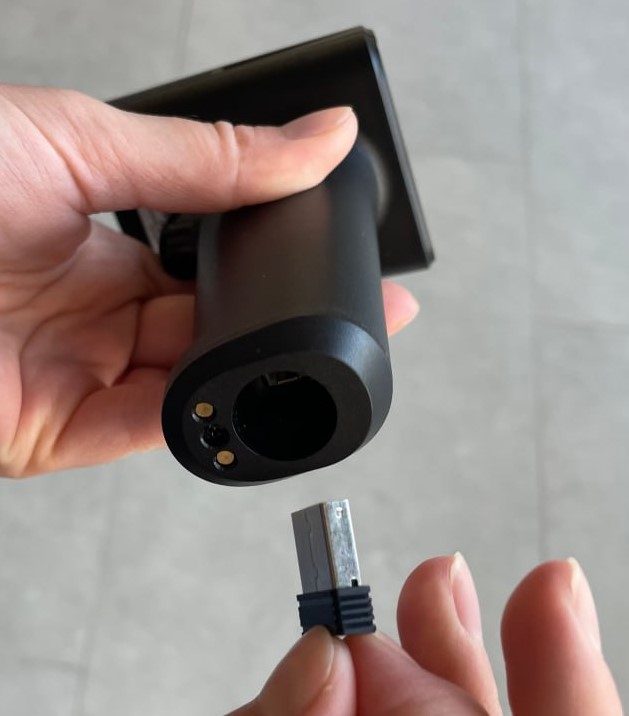

  1. Достаньте адаптер из ручки сканера и подключите его к смарт-терминалу.

  • к смарт-терминалу в USB-вход;
  • к зарядной подставке от сканера. При использовании этого способа, подключите кабель питания к Эвотору в USB-вход.

  2. Сбросьте настройки сканера.

  3. Переведите сканер в режим работы «USB адаптер, VCOM».

Штрихкод для сопряжения с устройством

Сброс настроек

При сканировании штрихкода настройки сканера сбрасываются до заводских.

Режим подключения

Настройка позволяет выбрать программный режим работы сканера. В режиме HID значения штрихкода передаются через клавиатуру. В режиме USB VCOM/ Bluetooth SPP значения передаются через канал виртуального COM-порта.

Звук сканирования

Сканирование таких ШК позволяет настроить звук при работе сканера. Беззвучный режим — отключает, Озвучка сканирования — включает.

Режимы сканирования

Настройка позволяет выбрать режим сканирования.

  • При выборе ручного режима сканирования штрихкодов потребуется нажать кнопку сканера.
  • При выборе непрерывного режима достаточно подносить штрихкоды к сканеру, и он автоматически будет их сканировать.

Вибрация

Настройка позволяет выбрать режим вибрации — включить или отключить.

Спящий режим

Настройка позволяет выбрать режим сна — включить или отключить.

Настройка времени перехода в спящий режим
